yale YJL 电动环链葫芦
 |
yale YJL 电动环链葫芦 额定载荷250 - 2000公斤 产品特性 •工作电电源为标准380V-3-50HZ。 •采用锏质外克和绝缘F级的马达外壳，可延长使用寿命。工作级別为H4，非常适合重工业操作环境。 •外克符合NEMA3R的标准，有耐风雨的设计。 •采用5窝轮的起升链轮设计，加强传统4窝轮的起升链轮的链条与链轮的接合度，从而葫芦运行更加平稳并减少链条磨损。 •标配有过载保护装置，使得葫芦、操作人员和支撑结构由于过载或链条故障而不受损伤。 •标配有上下限位装置，可以预先设置行程。 •专为重工业设计的盘式制动器，运行可靠，直接作用重物提升和定位。 •采用油浸式润滑的合金钢材质的齿轮机构，可延长使用寿命并降低操作噪音。 •可搭配手动小车或单双速电动小车。 •精细制造的小车车轮可适用于平面或锥形工字钢，材质也可选用铜质或不锈钢质。 |
| yale YJL 电动环链葫芦 技术参数 |
| 型号 | 额定载荷kg | 标准起升高度m | 起升速度m/min | 电机功率H.P. | 下吊钩链条数 | 吊钩式净重kg | 电动小车净重kg |
| YJL1/4-16 | 250 | 3 | 4 | 1/2 | 1 | 29 | 79 |
| YJL1/4-32 | 250 | 3 | 8 | 1/2 | 1 | 36 | 85 |
| YJL1/2-16 | 500 | 3 | 4 | 1/2 | 1 | 36 | 85 |
| YJL1/2-32 | 500 | 3 | 8 | 1 | 1 | 41 | 91 |
| YJL1-16 | 1000 | 3 | 4 | 1 | 1 | 42 | 92 |
| YJL2-8 | 2000 | 3 | 2 | 1 | 2 | 47 | 96 |
| yale YJL 电动环链葫芦 外形尺寸 |
| 型号 | 1/4t | 1/2t | 1t | 2t |
| A(Hook),mm | 460 | 460 | 460 | 530 |
| A(Lug),mm | 451 | 451 | 451 | 521 |
| B,mm | 300 | 300 | 300 | 298 |
| E Max(Hook),mm | 292 | 292 | 292 | 292 |
| E Max(Lug),mm | 292 | 292 | 292 | 292 |
| N,mm | 264 | 264 | 264 | 264 |
| O,mm | 343 | 343 | 343 | 418 |
| P,mm | 251 | 251 | 251 | 298 |
| Q,mm | 130 | 130 | 130 | 149 |
| R,mm | 64 | 64 | 64 | 75 |
| S Dia.,mm | 83 | 83 | 83 | 111 |
| TDia.,mm | 60 | 60 | 60 | 79 |
| X(Hook),mm | 510 | 210 | 510 | 510 |
| X(Lug),mm | 502 | 502 | 502 | 506 |
*标准起升高度为3米的外形尺寸

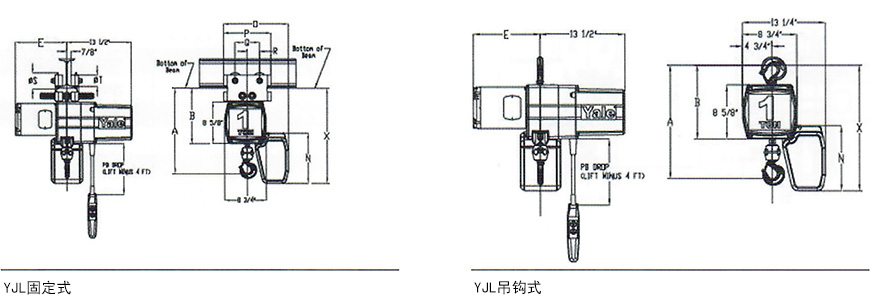

| yale YJL结构图 |
