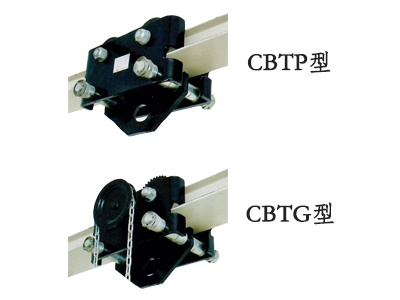

yaleCBTP/CBTG单轨小车
|
yaleCBTP/CBTG单轨小车 载荷:500- 5000公斤 作用:可与任何带有上吊钩的葫芦或者其它装置连接并滑行在横梁上 调整:操作简便,容易固定到任何工字钢上 |
![]() |
yaleCBTP/CBTG单轨小车规格
| 型号 | 载重(kg) |
适用工字钢宽 (mm) |
轮缘厚度 (mm) |
轨道最小转弯半径 (mm) |
净重 (kg) |
| CBTP 500 | 500 | 50-220 | 19 | 1000 | 8 |
| CBTG 500 | 15 | ||||
| CBTP 1000 | 1000 | 58-220 | 19 | 1000 | 11 |
| CBTG 1000 | 16 | ||||
| CBTP 2000 | 2000 | 66-220 | 19 | 1300 | 19 |
| CBTG 2000 | 22 | ||||
| CBTP 3000 | 3000 | 74-220 | 27 | 1500 | 37 |
| CBTG 3000 | 42 | ||||
| CBTP 5000 | 5000 | 90-220 | 27 | 1600 | 58 |
| CBTG 5000 | 65 |

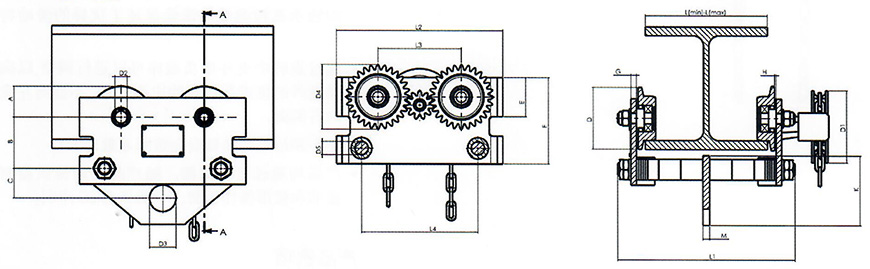

CBTP/CBTG单轨小车结构图

CBTP/CBTG单轨小车标准
| 技术参数(mm) |
CBTP 500 kg |
CBTP 1000 kg |
CBTP 2000 kg |
CBTP 3000 kg |
CBTP 5000 kg |
CBTG 500 kg |
CBTG 1000 kg |
CBTG 2000 kg |
CBTG 3000 kg |
CBTG 5000 kg |
| A | 41.5 | 41.5 | 55.5 | 75 | 80 | 41.5 | 41.5 | 55.5 | 75 | 80 |
| B | 74 | 77 | 92 | 120 | 134 | 77 | 77 | 92 | 120 | 134 |
| C | 36.5 | 42 | 53.5 | 62 | 73 | 42 | 42 | 53.5 | 62 | 73 |
| D | φ83 | φ83 | φ111 | φ150 | φ160 | φ83 | φ83 | φ111 | φ150 | φ160 |
| D1 | - | - | - | - | - | φ130 | φ130 | φ130 | φ164 | φ184 |
| D2 | φ16 | φ16 | φ19 | φ25 | φ27 | φ16 | φ16 | φ19 | φ25 | φ27 |
| D3 | 30 | φ35 | φ48 | φ60 | φ70 | φ35 | φ35 | φ48 | φ60 | φ70 |
| D4 | - | - | - | - | - | φ92.9 | φ92.9 | φ115.53 | φ153.19 | φ172 |
| D5 | φ16 | φ21 | φ25 | φ31 | φ37 | φ21 | φ21 | φ25 | φ31 | φ37 |
| E | 49 | 57 | 70 | 90 | 105 | 57 | 57 | 70 | 90 | 105 |
| F | 120 | 135 | 155 | 190 | 220 | 135 | 135 | 155 | 190 | 220 |
| G | 6 | 8 | 10 | 12 | 16 | 6 | 8 | 10 | 12 | 16 |
| H | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| K | 90 | 100 | 125 | 155 | 180 | 100 | 100 | 125 | 155 | 180 |
| M | 8 | 8 | 12 | 14 | 20 | 8 | 8 | 12 | 14 | 20 |
| (min)-L(max) | 58-220 | 58-220 | 58-220 | 74-220 | 90-220 | 58-220 | 58-220 | 58-220 | 74-220 | 90-220 |
| L1 | 300 | 310 | 320 | 340 | 350 | 310 | 310 | 320 | 340 | 350 |
| L2 | 192 | 250 | 300 | 370 | 440 | 250 | 250 | 300 | 370 | 440 |
| L3 | 90 | 130 | 150 | 180 | 209 | 130 | 130 | 150 | 180 | 209 |
| L4 | 130 | 170 | 210 | 260 | 300 | 170 | 170 | 210 | 260 | 300 |
